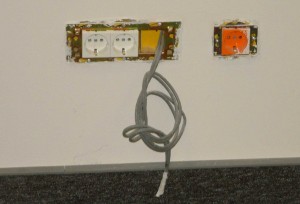

Кабель витая пара у розетки

На этом объекте монтажники проложили кабель витая пара
и скрутили ее в узлы. Это может привести к залому проводников,
и придется несколько раз заделывать кабель витая пара, иначе
со временем изоляция у проводника в месте старого залома может «лопнуть»,
что приведет к ухудшению характеристик кабельной линии.

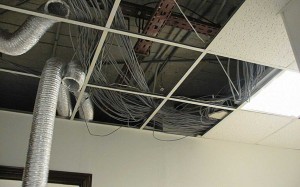

Прокладка витой пары под фальш-потолком

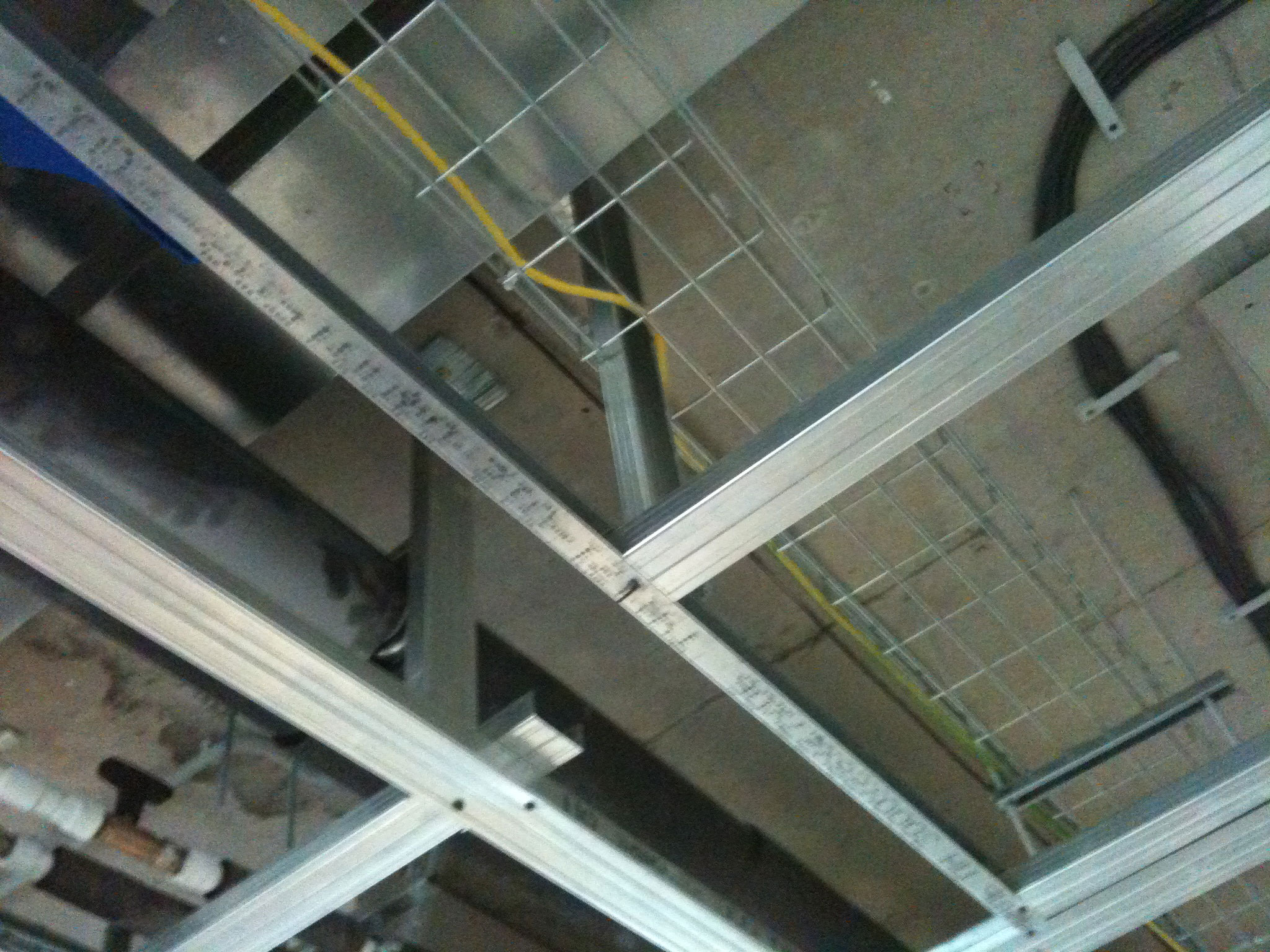

Стандарты СКС категорически не допускают использование
в качестве средства поддержки кабеля обрешетки фальш-потолка.

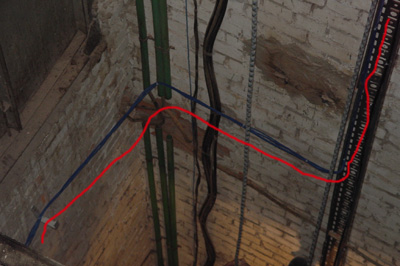

Прокладка витой пары в лифтовой шахте

Кабельными стандартами СКС не допускается прокладка кабеля
витая пара в лифтовой шахте.

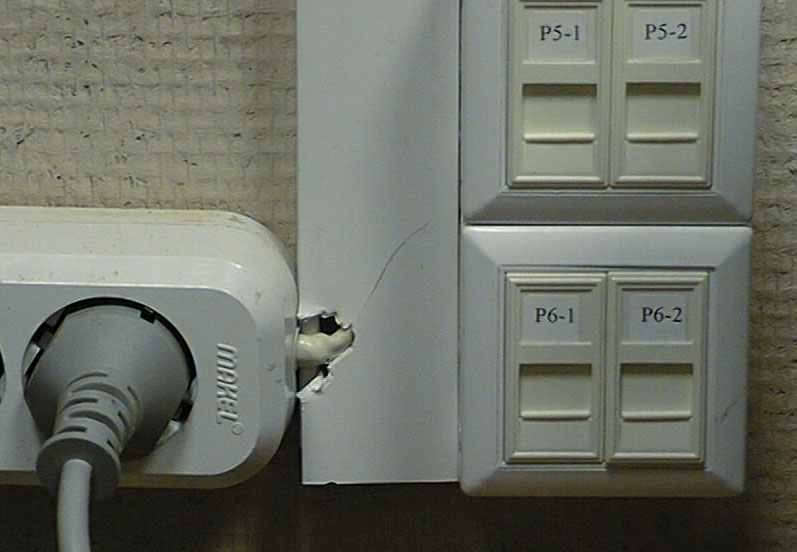

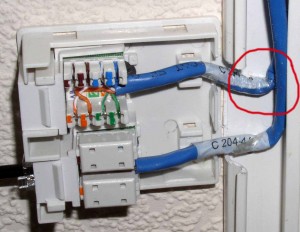

Ошибка монтажа витой пары

При выходе из короба у кабеля витая пара наблюдается
сильный изгиб, кабель витая пара находится под некоторым
«напряжением». Эта ошибка может привести к увеличению
обратных отражений сигнала и перекрестным наводкам, помимо того,
со временем оболочка кабеля может потрескаться.

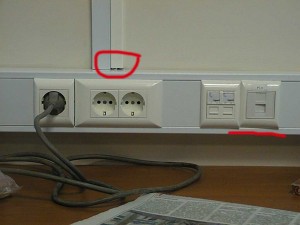

Неаккуратный монтаж

Маленький короб наверху не доведен до конца, и розетка
в коробе установлена криво. Такие ошибки не могут не влиять
на качество СКС. Если таким образом выполнен монтаж лицевой
части, то что же там может быть внутри? У меня сразу возникает
желание проверить и выяснить, насколько качественно и правильно
монтажники выполнили скрытые работы.

Монтаж оптоволокна в СКС

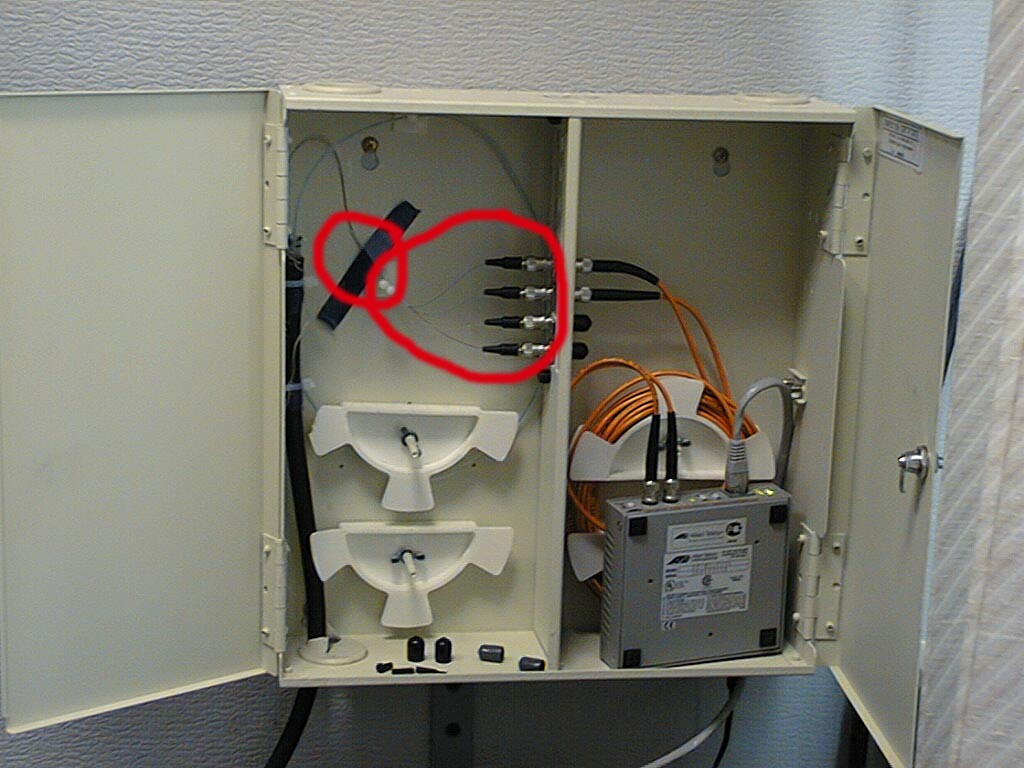

Ошибки монтажа оптоволокна в оптической коробке

Оптоволокно в оптической коробке оставлено без запаса.

Оптоволокно закреплено только монтажной изолентой :- (

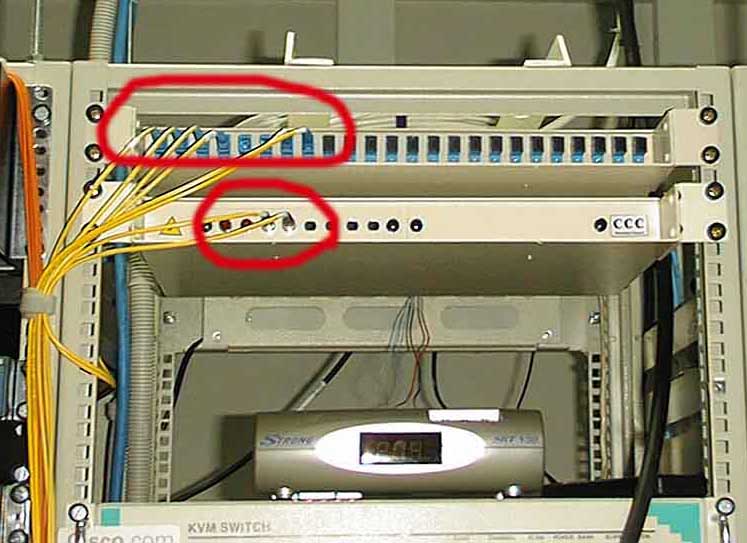

Отсутствие организатора в стойке

Оптические шнуры сильно изогнуты из-за отсутствия организатора под оптическим кроссом.
Со временем эта ошибка может привести к ослаблению оптического сигнала и к выходу
из строя оптических шнуров. Необходимо установить горизонтальный организатор для оптических шнуров.

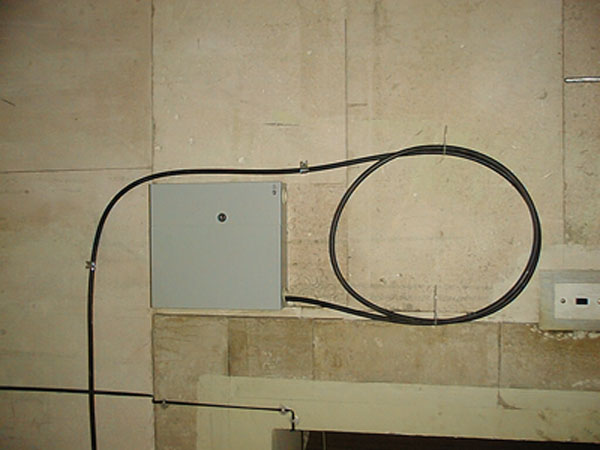

Запас оптического кабеля небольшой

Согласно требованиям кабельных стандартов запас у оптического кабеля
в магистральной линии должен быть не менее 3-х метров с каждой стороны.

Монтаж кабелепровода

Ошибки монтажа лотка

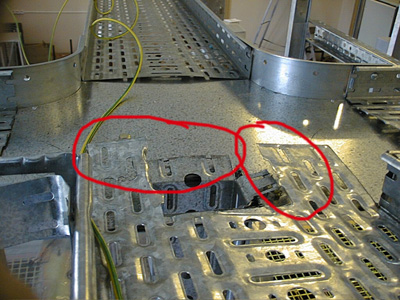

В лотке не должно быть выступающих частей и острых краев. Это ошибка
может привести к тому, что при протяжке кабеля витая пара или оптического кабеля
может быть повреждена оболочка прокладываемого кабеля.

Ошибки монтажа короба

Издевательство над коробом :- (

Монтаж в телекоммуникационном помещении

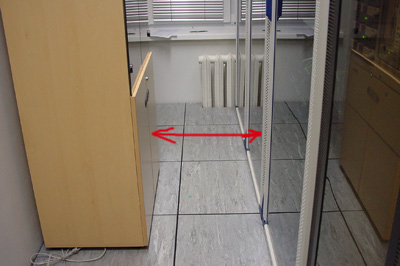

Ошибка размещения мебели

Расстояние между передней дверью телекоммуникационного шкафа и мебелью,
установленной в телекоммуникационном помещении, меньше 0,9 метра.
Это усложняет работу обслуживающего персонала.

Кабельные трассы

Строители любят установить крепление сквозь лоток.

Особенно удобно, когда он сетчатый.

Ведь они знают, что по требованиям стандартов СКС всегда есть запас 50%

А крепление, в крайнем случае обойдут.

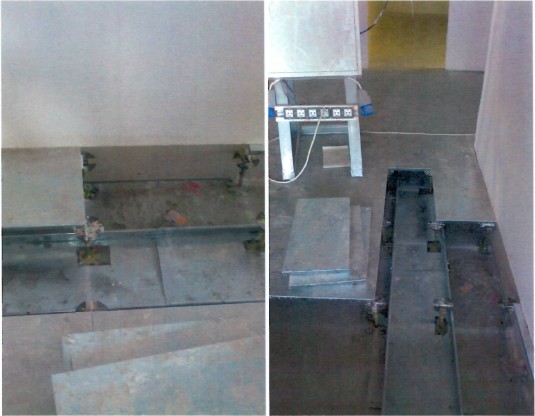

Строители любят установить крепление сквозь лоток.

Даже, если он не сетчатый – им же надо установить стойку для плиты фальшпола.
